1. Ingeniería

TP 44-3 06/2014/EW-ES

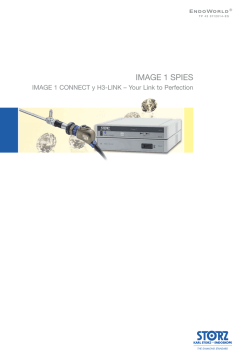

IMAGE 1 SPIES
IMAGE 1 CONNECT y X-LINK – Your Link to Perfection
2 3
De la tradición…
KARL STORZ marca siempre nuevos hitos en el sector de la reproducción de imagen
endoscópica. Así, en el año 2007 sacó al mercado el sistema IMAGE 1 HUB™ HD, la primera
unidad de control de cámara FULL HD para el área de la endoscopia. El sistema IMAGE 1
HUB™ HD destaca por su versatilidad tanto en la endoscopia rígida como en la flexible.
… emerge la innovación.
Con IMAGE 1 SPIES, KARL STORZ vuelve a sentar una nueva pauta para la reproducción de
imagen en la cirugía mínimamente invasiva.
IMAGE 1 SPIES puede adaptarse a los distintos requisitos de uso, de modo que el usuario
disponga siempre de un sistema compuesto óptimamente a la medida de sus necesidades.
Gracias a la tecnología SPIES, los videoendoscopios constan de numerosas opciones de
visualización en la imagen endoscópica.
El concepto modular del sistema IMAGE 1 SPIES integra los videoendoscopios actuales de
KARL STORZ a través del IMAGE 1 X-LINK en la nueva plataforma de cámara.
IMAGE 1 CONNECT
IMAGE 1 CONNECT es la pieza clave del sistema IMAGE 1 SPIES. Los ajustes actuales
pueden visualizarse de un modo sencillo y preciso. A través de iconos inteligentes en la
interfaz de usuario, se facilita el manejo y el control del sistema
Mediante conexiones de salida DVI y 3G-SDI pueden conectarse monitores y unidades de
documentación al sistema IMAGE 1 SPIES. También pueden conectarse varios módulos Link
al IMAGE 1 CONNECT, y manejarse y controlarse simultáneamente. El STORZ Communication
Bus (SCB) posibilita la comunicación con otros dispositivos como, por ejemplo, fuentes de luz
o insufladores.
IMAGE 1 CONNECT memoriza diferentes perfiles de usuario. Pueden guardarse ajustes
individuales adaptados al cirujano o a una intervención.
La función integrada de documentación graba imágenes y vídeos que, en caso necesario,
pueden transferirse a un soporte de memoria externo a través de alguno de los cuatro puertos
USB.
4 5
IMAGE 1 X-LINK™
IMAGE 1 X-LINK funciona con numerosos videoendoscopios flexibles y pone a disposición
de éstos los modos SPIES. Los cabezales de cámara de un chip FULL HD completan este
versátil sistema e integran todos los endoscopios ópticos y de fibra óptica en el módulo
X-LINK. Su compatibilidad con los videoendoscopios ya existentes vuelve a demostrar
que KARL STORZ concede mucha importancia al objetivo de conservar buenas relaciones
comerciales a largo plazo con sus clientes.
– STORZ PROFESSIONAL IMAGE ENHANCEMENT SYSTEM
Innovadoras herramientas de visualización para la cirugía y el
diagnóstico a través del desplazamiento del espectro cromático
SPIES SPECTRA
Mediante SPIES SPECTRA pueden apreciarse hasta las estructuras de tejido más pequeñas.
Las porciones de color rojo oscuro del espectro visible se filtran y el resto de colores se expande.
De este modo se optimiza la diferenciación entre los tejidos.
Imagen con luz blanca
SPIES SPECTRA A
SPIES SPECTRA dispone de dos modos de funcionamiento diferentes que permiten al usuario
escoger la visualización que mejor le parezca.
Imagen con luz blanca
SPIES SPECTRA B
6 7
Innovadoras herramientas de visualización para la cirugía y el
diagnóstico con una iluminación homogénea y un mayor contraste
SPIES CLARA
Una buena imagen endoscópica se caracteriza por la clara reproducción de los detalles,
tanto en áreas iluminadas como en áreas oscuras. SPIES CLARA proporciona una iluminación
ajustada en cada área parcial de la imagen endoscópica.
Imagen con luz blanca
SPIES CLARA
SPIES CHROMA
Las intervenciones pueden practicarse de un modo más eficiente cuando los tejidos pueden
diferenciarse unívocamente. SPIES CHROMA intensifica el contraste cromático en la imagen.
Las estructuras precisas de la superficie quedan visiblemente resaltadas. Todo ello conservando
la apreciación de los colores naturales en la imagen.
Imagen con luz blanca
SPIES CHROMA
IMAGE 1 SPIES
TC 200 ES
IMAGE1 CONNECT™, unidad de conexión, para usar con un máx. de 3 módulos
de enlace, resolución 1920 x 1080 píxeles, con KARL STORZ-SCB y módulo de
procesamiento digital de imágenes, tensión de trabajo 100 – 120 VAC/200 – 240 VAC,
50/60 Hz
incluye:
Cable de red, longitud 300 cm
Cable de conexión DVI-D, longitud 300 cm
Cable de conexión SCB, longitud 100 cm
Memoria USB, 32 GB
Teclado USB de silicona, con touchpad, ES
TC 301
IMAGE1 X-LINK™, módulo de enlace, para utilizar con videoendoscopios
flexibles, tensión de trabajo 100 – 120 VAC/200 – 240 VAC, 50/60 Hz, para utilizar con
IMAGE1 CONNECT™ TC 200ES
incluye:
Cable de red, longitud 300 cm
Cable de enlace, longitud 20 cm
8 9
Compatibilidad de videoendoscopios y SPIES
El nuevo módulo IMAGE 1 X-LINK es compatible con siguientes videoendoscopios de
KARL STORZ:
ORL
11900 AP/AN
Videobroncoscopio AF
11900 BP/BN
Videobroncoscopio
11101 VP/VN
Videonasolaringoscopio CCD
Gastroenterología
13820 PKS/NKS
Videogastroscopio serie Slim SILVER SCOPE®
13821 PKS/NKS
Videogastroscopio serie SILVER SCOPE®
13885 PKS/NKS
Videoduodenoscopio serie SILVER SCOPE® Serie
13924 PKS/NKS
Videocoloscopio serie SILVER SCOPE®
13925 PKS/NKS
Videocoloscopio serie SILVER SCOPE®
Urologie
11272 VPI/VNI
Video-cistouretroscopio flexible para el diagnóstico fotodinámico (PDD)
11272 VPIU/VNIU
Video-cistouretroscopio flexible para el diagnóstico fotodinámico (PDD)
11272 VPU/VNU
Video-cistouretroscopio flexible
11272 VP/VN
Video-cistouretroscopio flexible
11278 V
Video-ureterorrenoscopio FLEX-XC
11278 VU
Video-ureterorrenoscopio FLEX-XC
El adaptador TC 001 en combinación con los videoendoscopios indicados
permite disponer de las funciones SPIES .
Monitores
9627 NB
Monitor FULL HD de 27", montaje en la pared con
adaptador VESA 100, sistemas de color PAL/NTSC,
resolución máx. 1920 x 1080,
formato de imagen 16:9, 5:4, 4:3 interfaz: RS 232, tensión
de trabajo: 85 - 264 VAC, 50/60 Hz
entradas de vídeo: DVI, VGA, S-Video, Composite,
salidas de vídeo: DVI, S-Video, Composite
incluye:
Fuente de alimentación para monitor y cable
Cable de conexión DVI-D
Cable de vídeo BNC
Cable de vídeo VGA
Cable S-Video
9627 NB-2
Ídem, con dos salidas de vídeo
9826 NB
Monitor FULL-HD 26", montaje en la pared con
adaptador VESA 100, sistemas de color PAL/NTSC,
resolución máx. de la pantalla 1920 x 1080, formato
de imagen 16:9, 5:4, 4:3
entradas de vídeo: DVI, 3G-SDI, VGA, S-Video, Composite,
salidas de vídeo: DVI, 3G-SDI, Composite,
tensión de trabajo 100 - 240 VAC, 50/60 Hz
incluye:
Fuente de alimentación
10 11
Gestión de datos y documentación
KARL STORZ AIDA® COMPACT NEO ADVANCED
La saga de la documentación de la máxima calidad continúa
Funciones y prestaciones
•
Imágenes fijas hasta FULL HD –
Grabación de vídeo hasta FULL HD
o 720p/SD con AIDA COMPACT
NEO ADVANCED (DVI, S-Video, Composite)
•Función
Picture In Picture en AIDA COMPACT
NEO ADVANCED: Grabación con inserción
simultánea del canal 2 (SD) en el canal 1
(FULL HD)
•Compatibilidad
con el monitor de pantalla táctil
de KARL STORZ de 19"
NOVEDAD: Compatibilidad con la pantalla
KARL STORZ SMARTSCREEN (20 0480 20)
•"Direct
Print" – impresión automática de las
imágenes tras 1 – 12 imágenes
•Incluido
el paquete de interfaces DICOM/HL7
•
Marcas
de agua ajustables a escala con mayor
cantidad de información
•
IDA Restore Configuration permite importar y
A
exportar con facilidad los ajustes del sistema
•Interfaz
de usuario flexible
•Compatibilidad
con OR1™ CHECKLIST V 1.1
•Función
High Quality y conmutación de la
calidad de imagen y de vídeo sin acceder de
nuevo a la configuración
•Manejo
ergonómico a través de la pantalla
táctil, las teclas del cabezal de la cámara y / o
el interruptor de pedal
•Grabación
en DVD, lectura de Blu-ray
•Exportación
de datos a DVD/CD, memoria USB,
disco duro interno o externo, disco duro en red
o FTP
•Compatibilidad
con el KARL STORZ
COMMUNICATION BUS (SCB) y con los
sistemas KARL STORZ OR1™ AV NEO y
KARL STORZ VOICE1®
20 0409 13-XX*KARL STORZ AIDA® COMPACT NEO ADVANCED,
sistema de documentación FULL HD para
la grabación digital de imágenes fijas,
secuencias de vídeo y archivos de audio,
tensión de trabajo 115/230 VCA, 50/60 Hz
* disponible en distintos idiomas
Datos técnicos:
Sistemas de vídeo
- PAL
- NTSC
Formatos de vídeo
- MPEG2
Entradas de señal
-
Formatos de audio
- WAV
Soportes de grabación
-
Formatos de imagen
S-Video (Y/C)
Composite
RGBS
SDI
HD-SDI
DVI
- JPG
- BMP
DVD+R
DVD+RW
DVD-R
DVD-RW
CD-R
CD-RW
Memoria USB
Notas
12 13
Notas
Notas
14 15
Notas
Antes de realizar una intervención quirúrgica, se recomienda verificar si ha elegido el producto idóneo.
