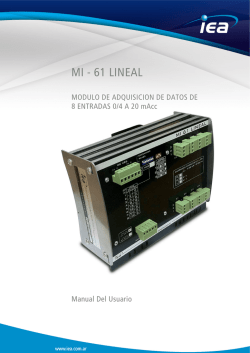

MI - 61 LINEAL
MODULO DE ADQUISICION DE DATOS DE
8 ENTRADAS 0/4 A 20 mAcc
Manual Del Usuario
DESCRIPCIÓN:
El MI-61Lin PH es un modulo adquisidor de datos analógicos de 8 canales para entradas provenientes de
transmisores de corriente, con escala (LOW y HIGH) configurables por software.
La unidad es autónoma así como la comunicación de los datos procesados vía su único port de
comunicación bajo norma RS-485.
El MI-61Lin PH puede intervenir hasta 255 unidades en una red de comunicaciones manejadas
directamente por una PC.
CONFIGURACIÓN:
Mediante el DIP-SWITCH de 10 cuerpos accesible desde el frente del equipo se puede modificar el
direccionamiento lógico del modulo, la velocidad de la comunicación expresada en baudios como así
también la paridad y el protocolo de comunicación, de acuerdo a las siguientes tablas.
TABLA 1:
Página 2 de 8
NUMERO DE ESTACIÓN: BIT DE DATOS, PARIDAD Y BAUD RATE.
Con el modulo desconectado, y accionando los DIP SWITCH correspondientes configuramos el modulo a
las necesidades de la red. El dispositivo lee los estados de las llaves inmediatamente después de ser
conectado, por tanto al efectuar cualquier cambio en las llaves DIP se deberá desconectar y
reconectar el equipo de la red de alimentación, para que los cambios tomen efecto.
ESPECIFICACIÓN DEL PUERTO DE COMUNICACIONES.
INTERFASE: RS-485 multidrop dos hilos.
TERMINADOR: resistencia terminadora de 120 ohms en serie con un capacitor de 0,1 mF en accesible en
conector (R0).
BAUD-RATE: 9600 o 19200.
DIRECCIONAMIENTO LÓGICO: hasta 127 estaciones multidrop automático.
DISTANCIA: hasta 1200m (4000 pies).
PROTOCOLO: Modbus ASCII o RTU (Gould Modicon Protocol).
ESPECIFICACIONES ELÉCTRICAS.
TENSIÓN DE ALIMENTACIÓN: 9 A 24 VCC 30 A 100 mA
TEMPERATURA DE OPERACIÓN: 10ºC a 50ºC.
MÉTODO DE CONVERSIÓN A/D: Integración de múltiples rampas.
TIEMPO DE CONVERSIÓN: 60 ms.
CANTIDAD DE CANALES: 8
PERIODO DE SCANNING: 8 canales en 480 ms.
TIPO DE ENTRADA: 0/4 a 20 mAcc.
IMPEDANCIA DE ENTRADA: 100 ohm.
EXACTITUD DE LA MEDICIÓN: mejor que el 2 % de la escala.
ESCALA: -9999 a 9999 Configurable
Página 3 de 8
PROTOCOLO DE COMUNICACIÓN.
El protocolo de comunicación del módulo inteligente es MODBUS ASCII O RTU.
Los canales de medición se direccionan como registros internos de lectura - escritura.
1
2
3
4
5
6
7
8
40001
40002
40003
40004
40005
40006
40007
40008
TABLA nº 2
Nota 1: Los valores leídos desde el módulo son números enteros en el rango de -9999 a 9999, que deben
ser escalados al rango de -9999 a 9999 en la base de datos del sistema de supervisión.
PROGRAMACION DE LAS ENTRADAS (FUNC. “0”, L Y H)
Hay tres parámetros que definen el rango físico de la lectura que se comunicara a través del port serie, a la
unidad exhibidora o al sistema de supervisión.
La función “0” define la cantidad de decimales de la lectura y la existencia de “cero vivo” de la señal de
entrada.
Las funciones L y H definen el “cero” y “fondo de escala” de la lectura. El rango máximo de las mismas
podrá programarse entre –9999 y 9999.
NOTA 2:
(*) La función “0” que se muestra en el casillero de “Configuración”, del cuadro siguiente, define la
cantidad de decimales de la lectura y la existencia de “CERO VIVO” de la señal de entrada, según se
muestra en el sgte. Cuadro.
FUNCION “0”
DECIMALES
ENTRADA
0
0
0 a 20 mAcc
1
1
0 a 20 mAcc
2
2
0 a 20 mAcc
3
3
0 a 20 mAcc
4
0
4 a 20 mAcc
5
1
4 a 20 mAcc
6
2
4 a 20 mAcc
7
3
4 a 20 mAcc
Página 4 de 8
Escritura PARÁMETRO
Nº DE REGISTRO
LOW 1
40102
HIGH 1
40103
CONFIGURACIÓN 1
40104
LOW 2
40105
HIGH 2
40106
CONFIGURACIÓN 2
40107
LOW 3
40108
HIGH 3
40109
CONFIGURACIÓN 3
40110
LOW 4
40111
HIGH 4
40112
CONFIGURACIÓN 4
40113
LOW 5
40114
HIGH 5
40115
CONFIGURACIÓN 5
40116
LOW 6
40117
HIGH 6
40118
CONFIGURACIÓN 6
40119
LOW 7
40120
HIGH 7
40121
CONFIGURACIÓN 7
40122
LOW 8
40123
HIGH 8
40124
CONFIGURACIÓN 8
40125
Página 5 de 8
DIMENSIONES:
Página 6 de 8
CONEXIONADO:
Página 7 de 8
ESPECIFICACIONES DE CABLEADO:
a) Para evitar errores de medición en los adquisidores MI 61 LINEAL PH con entradas 0/4 a 20 mAcc,
deberán cablearse siempre con 2 conductores de idéntica sección desde el transmisor hasta la bornera de
entrada al multiplexor.
b) Para evitar errores de medición bajo ningún concepto, los cables de entradas de señal a los
adquisidores MI 61 LINEAL deberán compartir bandejas y/o cañerías con otros conductores que operen
señales de fuerza
c) La sección máxima admitida por los bornes de entrada del adquisidor MI 61 LINEAL PH es de 0,8 mm,
en el caso que el cableado sea existente, y superior a esta sección será necesario pasar por una
bornera auxiliar, a fin de reducir allí la sección de los mismo.
