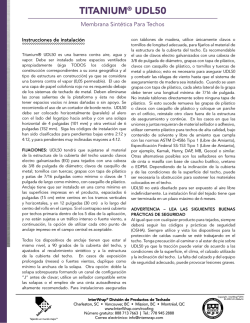

Instrucciones de instalación
TIitanium® UDL30 es una barrera contra aire, agua y
vapor. Debe ser instalado sobre espacios ventilados
apropiadamente (siga TODOS los códigos de
construcción correspondientes a su zona geográfica y al
tipo de estructura en construcción) ya que se considera
una barrera contra el vapor (0.06 permeable). El uso de
una capa de papel colofonia rojo no es requerido debajo
de los sistemas de techado de metal. Deben eliminarse
las zonas salientes de la plataforma y ésta no debe
tener espacios vacíos ni áreas dañadas o sin apoyo. Se
recomienda el uso de cortadores de borde recto. UDL30
debe ser colocado horizontalmente (paralelo) al alero
con el lado del logotipo hacia arriba y con una solapa
horizontal de 4 pulgadas (101 mm) y otra vertical de 6
pulgadas (152 mm). Siga los códigos de instalación que
han sido clasificados para pendientes bajas entre 2:12 y
4:12, y para pendientes muy inclinadas mayores a 4:12.
FIJACIONES: Si UDL30 se dejara expuesto por más
de 5 días, el producto debe ser sujetado al material de
la estructura de la cubierta del techo usando clavos de
cuerpo anillado (preferentemente) o clavos de albañilería
(aceptable) mismos que deberán tener una cabeza de
plástico o de metal con un diámetro mínimo de 1 pulgada
(25 mm).
El Condado de Miami-Dade ha aprobado
como aceptable el uso de clavos para techos de cabeza
delgada de estaño o de metal, con el borde áspero hacia
arriba. Si el producto se va a cubrir con tejas asfálticas o
con un sistema de techado de metal dentro de los 5 días
posteriores a la aplicación, UDL30 se puede instalar con
clavos para techo con cabeza de 3/8 de pulgada y vástago
de 1 pulgada resistentes a la corrosión (se recomiendan
los clavos de cuerpo anillado).
NO UTILICE GRAPAS: el uso de ellas en UDL30 cancelará
la garantía del producto. Anclaje tiene que ser instalado
en una como mínimo en las superficies impresas en el
producto, espaciados 6 pulgadas (15 cm) entre centros
en los tramos verticales y horizontales, y en 12 pulgadas
(30 cm) a lo largo del centro del rollo en el campo. Si
el contrapiso será cubierto por techos primaria dentro de
los 5 días de la aplicación, y no están sujetas a un tráfico
intenso o fuerte viento, a continuación, la opción de
utilizar cada otro punto de anclaje impreso en el campo
central es aceptable.
Todos los dispositivos de anclaje tienen que estar al mismo
nivel, a 90 grados de la cubierta del techo, ajustados al
recubrimiento sintético y a la estructura de la cubierta
del techo. En casos de exposición prolongada (meses)
y/o fuertes vientos, duplique como mínimo la anchura
de la solapa. Otra opción: doble la solapa sobrepuesta
formando un canal de configuración “J” antes de clavar;
utilice un sellador compatible entre las solapas o el empleo
de una cinta autoadhesiva es altamente recomendado.
Para instalaciones aseguradas con tablones de madera,
utilice únicamente clavos de cuerpo anillado o tornillos
(preferentemente) que tengan una longitud adecuada;
los clavos de albañilería son aceptables para asegurarlos
a la estructura del material de la cubierta del techo. El
uso de clavos para techos es requerido únicamente para
asegurar UDL30 y combatir las ráfagas de viento hasta que
el sistema de aseguramiento sea instalado. No coloque
los tablones directamente sobre ningún clavo para techos.
Si esto sucede remueva el clavo y coloque un parche en
el orificio, reinstale otro clavo fuera de la estructura de
aseguramiento y continúe.
En los casos en que las uniones y juntas requieran de
material sellador o adhesivo, utilizar cemento plástico
para techos de alta calidad, bajo contenido de solvente
y libre de amianto que cumpla con las normas ASTM
D-4586 Tipo 1 (Libre de Amianto), Especificación Federal
SS-153 Tipo 1 (Libre de Amianto), por ejemplo, Karnak,
Henry, DAP, MB, Geocel o similar. Otras alternativas
posibles son los selladores en forma de cinta o masilla con
base de caucho butílico, uretano o EDPM. Dependiendo
de la inclinación de la cubierta y de las condiciones de la
superficie del techo, puede ser necesaria la obstrucción
para sostener los materiales colocados en el techo.
UDL30 no está diseñado para ser expuesto al aire libre
indefinidamente. La instalación final del tejado tiene que
ser terminada en un plazo máximo de 6 meses.
ADVERTENCIA – LEA LAS SIGUIENTES BUENAS
PRÁCTICAS DE SEGURIDAD
Al igual que con cualquier producto para tejados, siempre
deberá seguir los códigos y prácticas de seguridad
(OSHA). Siempre utilice y vista los dispositivos para la
protección de caídas cuando se esté trabajando en el
techo. Tenga precaución al caminar o al estar de pie sobre
UDL30 ya que la tracción puede variar de acuerdo a las
condiciones de la superficie, el clima, el calzado utilizado
y la inclinación del techo. La falta del calzado y del equipo
de seguridad adecuado, puede provocar lesiones graves.
Copyright - InterWrap® 2014
ES-SPEC-R1-25Mar14
